三、心电向量与心电图的关系

心电图就是平面心电向量环在各导联轴上的投影（即空间向量环的第二次投影）。额面向量环投影在六轴系统各导联轴上，形成肢体导联心电图，横面向量环投影在胸导联的各导联轴上就是导联的心电图。

（一）额面向量环与肢体导联心电图的关系正常额面QRS向量环长而窄，多数呈逆钟向运行，最大向量位置在60°左右，p 环和T环与QRS环方向基本一致。下面以图14-3-10为例说明额面向量环在肢体导联轴上的投影。

Ⅰ导联p 环和T环的向量均投影在Ⅰ导联轴的正侧，因此出现向上的P波和t 波。QRS环初始向量投影在Ⅱ导联轴的负侧，得q波；最大向量及终末向量均投影在Ⅱ导联轴的正侧，得高R波，因此Ⅱ导联的QRS波群呈qr 型。

avR导联p 环和T环的向量均投影在avR导联轴的负侧，因此P波和t 波均向下。QRs 环的初始向量投影在avr 导联的正测，得小r 波；最大向量及终末向量投影在avr 导联轴的负侧，得深s 波，因此avr 波导联的QRS波群呈rS。

Ⅲ、avF 、avL导联的波形可依次类别。

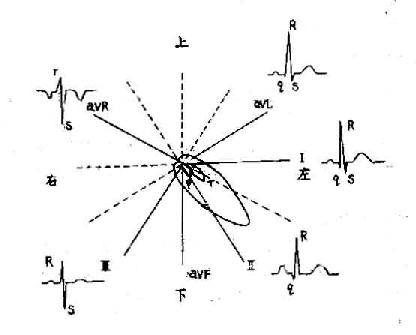

图14-3-10额面心量环与肢体导联心电图的关系

（二）横面向量环与胸导联心电图的关系正常横面QRS环多为卵园形，环体呈逆钟向运行，最大向量指向345°左右，p 环和T环的方向与此大体一致。14-3-11示横面向量环在胸导联轴上的投影。

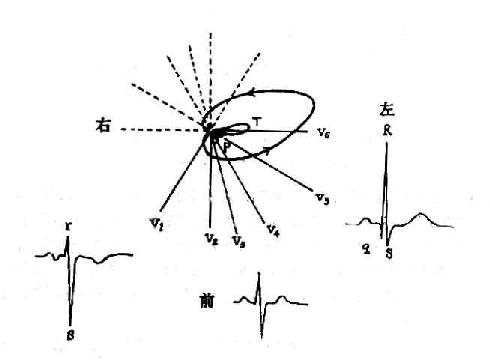

图14-3-11横面心向量环与胸导联心电图的关系

V₁导联p 环的前部分投影在V₁导联的正侧，后部分在该导联轴的负侧，故得一先正后负的双向P波。QRs 环初始向量投影在V₁导联轴的正侧，最大向量和终末向量均投影在负侧，因此QRS波群呈rs 型。T环投影在V1导联轴的负侧，故T波倒置。

V5导联p 环和T环均投影在V5导联轴的正侧，因此P波和t 波均向上。PRs 环的初始部分投影在V5导联轴的负侧，得q 波，最大向量投影在V5导联轴的正侧，得r 波，终末向量投影在负侧，得s 波，因此V5导联的QRs 波群呈qRs型。

其他胸导联的波形可依次类推。
