二、溶胶的性质

当光波投射到粒子上时，如果粒子大于波长，则光波以一定的角度从粒子表面反射出来。如果粒子远小于光波的波长，则光波绕过粒子前进不受阻碍。当粒子的大小和光波波长接近或稍小时，光波产生散射。溶胶粒子的大小在1-100nm之间，与普通光波波长接近，因此有一定强度的散射现象，称为丁铎尔（Tyndall）现象。即当一束强光投射到溶胶上，在暗室或黑暗背景下，从光束的垂直方向观察，可以清楚地观察到一条光带（图9-5），这是胶体溶液的特点。

溶胶中胶体粒子和溶液中溶质的粒子相似，也处于不停的运动状态，这种不停的无规则的运动称为布朗（Brown）运动（图9-6）。由此表现出与胶体粒子运动有关的性质，称为胶体的分子动力学性质，如扩散、渗透、沉降等。它们和胶体粒子的大小和形状有密切的关系。所以从分子动力学性质出发，可以研究胶体粒子的大小和形状。其次，溶胶由于分子动力学性质，可以保持胶体粒子不因重力作用而沉集在容器底部。这种保持分散相不从分散介质中分离出来的性质，称为动力学稳定性。

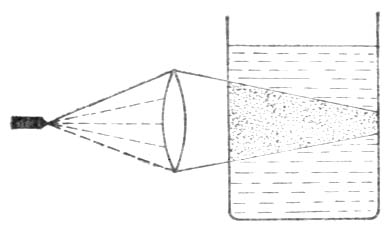

图9-6　丁铎尔现象

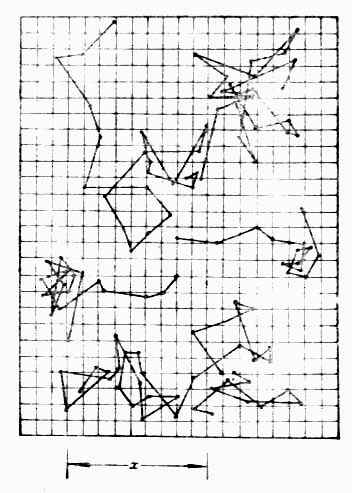

图9-6　布朗运动

（一）电泳

1．电泳

在一U形管中，加入棕色的氢氧化铁溶胶（图9-7左），然后插上电极并通直流电，阴极附近颜色逐渐变深，表示氢氧化铁胶体粒子向阴极移动（图9-7右）。如果在U形管中换上硫化砷溶胶并通电，胶体粒子向阳极移动。这种胶体粒子在电场作用下向阳极或阴极移动的现象叫电泳。

2．胶粒带电的原因

（1）选择吸附由于溶胶胶核常常选择性地吸附作为稳定剂的某种离子，而使其表面带有电荷。溶胶胶核总是选择吸附与其组成相类似的离子。例如Fe（OH）3溶胶，其胶核吸附稳定剂FeO+CL-中的FeO+而带正电荷。

图9-7　氢氧化铁溶胶电泳向负极　图9－8　氢氧化铁胶团结构示意

图α-吸附层，b-扩散层

cl-则留在介质中。

在硫化砷溶胶中,其溶胶胶核吸附HS-而带负电荷。

As₂O₃+3H₂S　→As₂S₃+3H₂O
H₂S

H⁺+HS^-

H+留在介质中。

（2）表面分子离解　胶体粒子与分散介质接触后，表面上的分子与介质作用而离解，某种离子将扩散到介质中去，因此胶体粒子带有和扩散离子符号相反的电荷。例如，硅胶的胶粒是由很多SiO2分子组成的。粒子表面上的SiO2分子和水接触形成硅酸H2SiO3，随后离解生成了SiO32-和H+，H+扩散到介质中成为反离子，胶体粒子则因保留有SiO32-而带负电荷。

3．胶团结构

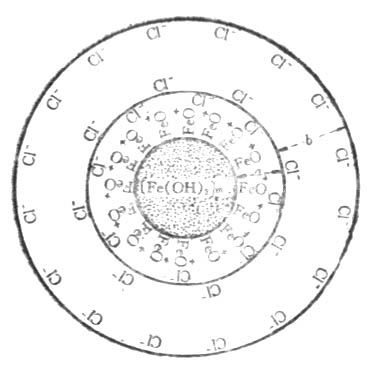

现以Fe（OH）3溶胶为例来说明胶团的结构（图9-8）。

氢氧化铁溶胶是由许多Fe（OH）3分子构成的，其中心部分叫胶核。胶核的外边是由FeO+和一部分CL-所形成的吸附层，胶核和吸附层统称为胶粒。另一部分CL-借扩散作用而分布于离胶核较远处，形成扩散层。带有相反电荷的吸附层和扩散层电荷符号相反，电量相等，所以胶团是电中性的。胶团的结构可用下式表示。

Fe（OH）3胶粒包括胶核（设为m个Fe（OH）3分子组成）和吸附层。胶粒和扩散层合称为胶团，胶团分散在介质中乃是胶体体系。

（二）溶胶的稳定性和聚沉

由于溶胶是高度分散的多相体系，胶粒有自动聚结的趋势，是一个聚结不稳定体系。但在某种条件下，它又具有聚结的稳定性，胶粒并不合并变大。决定聚结稳定性的主要因素是溶胶胶粒表面的双电层结构，它使胶粒在碰撞时不致相互接触，同时双电层有水化离子，好像胶粒外面包上一层水化膜或溶剂化膜，这层膜就起到阻碍胶粒合并的作用。

凡是使溶胶的分散度降低，分散相颗粒变大，最后从介质中沉淀析出的现象叫聚沉。促使溶胶聚沉的因素有电解质，反电荷的胶体，温度等。溶胶对电解质的影响非常敏感，这是由于电解质中反离子的加入促使胶粒周围的扩散层被“压缩”，扩散层厚度迅速变薄，当电解质的量达到一定程度后，扩散层消失，胶粒变成电中性，同时水化膜也随之消失，这样胶粒就能迅速凝集而聚沉。例如，在氢氧化铁中加入少量K2SO4溶液，溶胶内立即发生聚沉作用，析出氢氧化铁沉淀。

不同的电解质，对溶胶的聚沉能力是不同的，通常用聚沉值来衡量电解质对溶胶聚沉能力的大小。聚沉值是指一定溶胶，在一定时间内完全聚沉所需电解质的最低浓度（mmol·L-1）。聚沉值越小，表示聚沉能力越大。

可以使溶胶聚沉的电解质的有效部分是与胶粒带有相反电荷的离子，这些离子称为反离子。根据叔尔采-哈迪（Schulze-Hardy）规则，反离子的价数越高，聚沉能力也越大。一般说来，一价反离子的聚沉值在25-150之间，二价的约在0.5-2之间，三价的约在0.01-0.1之间。

对于给定的溶胶，反离子为1，2，3价的电解质，其聚沉值的比约为（1/1）6：（1/2）6：（1/3）6。

带有相反电荷的不同溶胶，可以相互聚沉。例如，将带有正电荷的氢氧化铁溶胶和带负电荷的As2S3溶胶混合，可以相互聚沉。

明矾的净水作用，是利用明矾的水解生成AL（OH）3正溶胶，而与带负电荷的胶体污物发生相互聚沉。

温度对溶胶的稳定性影响不大。温度升高时，由于溶胶的布朗运动增强，溶胶粒子之间的碰撞加剧，使溶胶的稳定性下降。
